1964

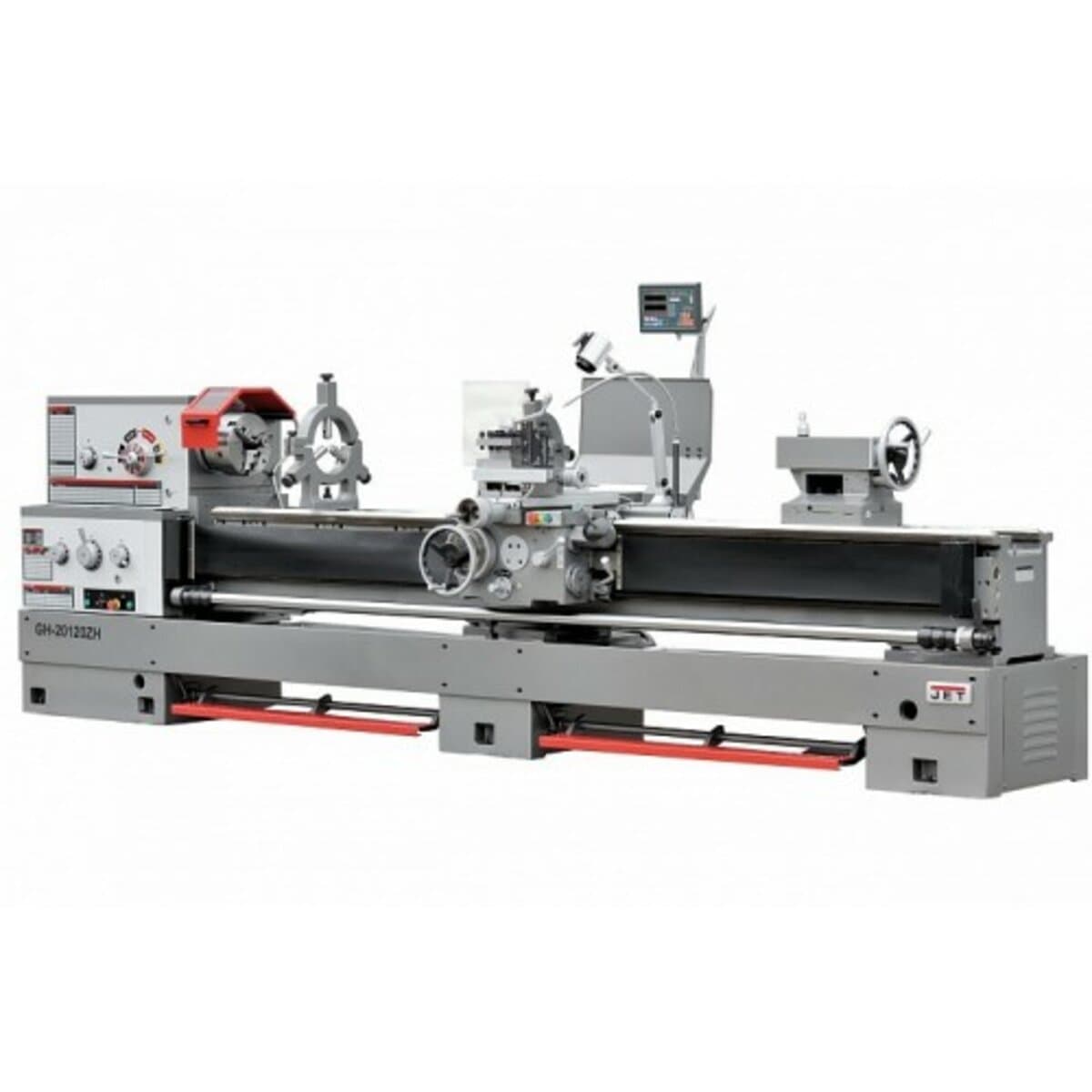

Токарно-гвинторізний станок JET GH-20120 ZH DRO (A-3)
1 560 000 ₴
В наявності
1
Кешбек за цей товар: 78000 Болтів
| хід | задньої бабки, мм 15 Макс. |
| розмір | інструменту, мм 32x32 Ширина, мм 1280 Дюймове різьблення, TPI 28 1/8 |
| Потужність | головного двигуна, кВт 7,5 (10 л.с.) S1 Крок ходового гвинта, мм 12 Висота, мм 1300 Кабель підключення (H07RN-F) 4x4мм² Відстань між центрами, мм 3000 Маса, кг 3600 Зовнішній запобіжник, А 25 Відстань між напрямними, мм 405 |
| Кількість | поздовжніх подач 80 |
| Довжина | в упаковці, см 470 |
| Об'єм | бака СОЖ, л 15 Прискорене переміщення поздовжнього супорта, м/хв 4,5 Конус шпинделя МК7 |
| Ширина | в упаковці, см 148 |
| Хід | поперечного супорта, мм 310 Прискорене переміщення поперечного супорта, м/хв 2 |
| Кількість | поперечних подач 80 |
| Висота | в упаковці, см 160 |
| Хід | верхнього супорта, мм 145 |
| Діаметр | обробки над станиною, мм 500 |
| Маса | в упаковці, кг 3600 |
| Діаметр | обробки над знімним містком, мм 720 |
| Кількість | метричних різьблень 46 |
| Діаметр | обробки над супортом, мм 310 |
| Кількість | швидкостей шпинделя 24 |
| Довжина | знімного містка, мм 200 |
| Діаметр | нерухомого люнета, мм 50-200 |
| Кількість | дюймових різьблень 48 Модульна різьба, MP 0,5 112 Приєднання шпинделя (затискний ексцентрик) DIN 55029 D1-8 |
| Діаметр | рухомого люнета, мм 18 100 |
| Частота | обертання шпинделя, об/хв 9-1600 |
| Кількість | модульних різьблень 42 Отвір шпинделя, мм Ø80 |
| Хід | пінолі задньої бабки, мм 150 |
| Кількість | харчових різьблень 45 Діапазон поздовжніх подач, мм/про 0,063-6,43 Номінальний струм, А 18 |
| Потужність | насоса СОЖ, кВт 0,09 Діапазон поперечних подач, мм/про 0,027-2,73 Опис Рукоятка включення шпинделя на передній бабці (пряме та зворотне обертання) Передня бабка з фрикційною муфтою Діапазон частот обертання шпинделя від 9 до 1600 об/хв, 24 швидкості у кожному напрямку Коробка подач дозволяє нарізати різьблення без заміни шестерень Зручне керування поздовжньою та поперечною подачею за допомогою хрестового джойстика з кнопкою прискореного переміщення Ексклюзивний протокол приймання JET із сертифікованими допусками за DIN 8606 (німецький аналог ГОСТ 18097 |
| клас | точності Н ). Масивна станина верстата із сірого чавуну Загартовані та відшліфовані напрямні станини Механізм приводу шпинделя постійно працює у масляній ванні. Наявність знімного містка (ГАП) для збільшення діапазону оброблюваних деталей Загартовані та відшліфовані шестерні в передній бабці та в коробці передач Регулювання зазорів напрямних за допомогою клинових планок Централізована система подачі мастила поздовжнього супорта Задня бабка, що регулюється в поперечному напрямку, для обточування конусів Вимкнення поздовжньої подачі супорта в заданій точці: вал керування на 6 позицій Повноцінний сучасний аналог 16К20, 16К25 та 16Д20 |
| Гарантія | 2 роки GH-20120 ZH DRO старша |
| модель | токарних верстатів JET у лінійці GH-20XX. Її головна відмінність максимально збільшена відстань між центрами 3050 мм. Таким чином, верстат буде затребуваний там, де необхідно обробляти особливо великі заготовки з підвищеною якістю, швидкістю та точністю. Інші габаритні параметри обточування ідентичні іншим представникам серії GH-20XX: |
| діаметр | обточування над станиною 500 мм, зі знятим gap-містком 720 мм, |
| діаметр | обробки над супортом 310 м. Верстат поставляється в максимальній комплектації: за заявлену ціну замовник додатково отримує систему подачі СОЖ, УЦІ, люнети, планшайбу, 4-х кулачковий патрон, перехідну втулку, центри, що обертається і не обертається, опори для виставки верстата, набір інструменту для обслуговування та лампу освітлення. Це дозволяє скоротити час на введення верстата в експлуатацію та заощадити на купівлі комплектуючих. Верстат обладнаний потужним асинхронним електродвигуном на 380 В із системою плавного пуску, передбачено 24 швидкості обертання шпинделя в діапазонах від 9 до 1600 об/хв. Коробка подач обладнана 80 встановленими режимами поздовжньої та поперечної подачі, що дозволяє нарізати всі типи різьблення з високою точністю та швидкістю. Як і у всіх моделей лінійки, |
| частота | биття на шпинделі GH-20120 ZH DRO не перевищує 9 мікрон. |
Токарно-гвинторізний станок JET GH-20120 ZH DRO (A-3) Робочі параметри Конус пінолі задньої бабки MK5 Діапазон метричних різьблень, мм 1-224 Діапазон різьб, DP 56 1/4 Напруга, 400 Довжина, мм 4500 Поперечний Верстат встановлюється на масивну станину із сірого чавуну, яка ефективно гасить вібрації та є гарним тепловідведенням.
