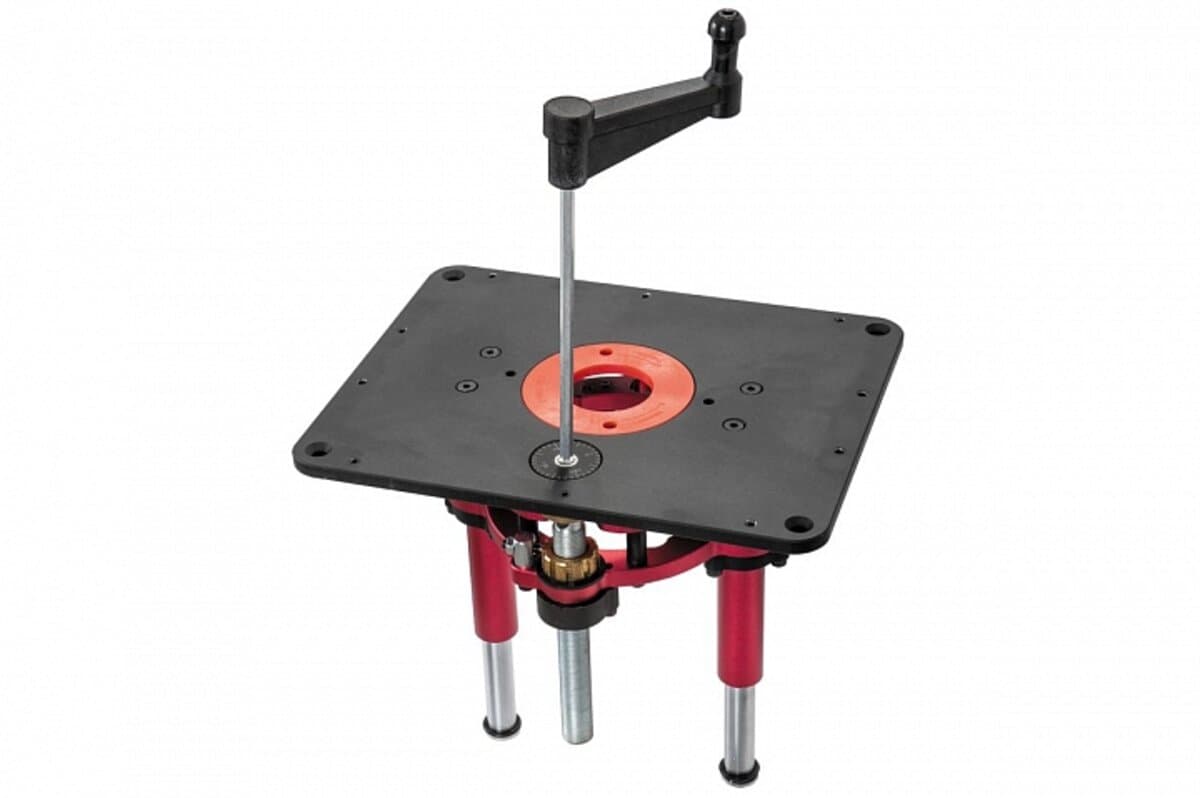

Фрезерний ліфт JET JRMLS-1: 298х235х10 мм. зажим мотору. 98-107 мм. підйом 80 мм
14 500 ₴
В наявності
1
Кешбек за цей товар: 725 Болтів
| Діаметр | затискача для фрезерного мотора 98-107 мм |
| Хід | шпинделя (підйом) 80 мм |
| Діаметр | отвору столу під кільце проставки 98,3 мм Зовнішній (внутрішній) |
| діаметр | проставного кільця 98,3 (50,8) мм Довжина, мм 298 Ширина, мм 235 Висота, мм 270 Маса, кг 4,8 СОБЛИВОСТІ: Підйом/опускання фрезерного двигуна знімною рукояткою Кутова шкала для контролю висоти підйому Регульований кінцевий упор верхнього положення Знімна вставка-кільце в установчий майданчик Регулювальні гвинти для встановлення майданчика врівень з поверхнею столу Кріпильна пластина з механізмом підйому та опускання JRMLS-1 для встановлення в стіл фрезерного мотора JRM-1, або іншого подібного з циліндричним корпусом діаметром 98-107 мм. |
ХАРАКТЕРИСТИКИ Розміри монтажної пластини (ДхШхВ) 298х235х10 мм Для монтажу пристрою поверхні роблять виріз за розміром пластини і закріплюють з тильного боку монтажні кронштейни. Пластину кладуть зверху і вирівнюють урівень, обертаючи дев'ять регулювальних упорів, після чого загвинчують і затягують кріпильні гвинти. Зверху розташований отвір для рукоятки підйому/опускання та шкала з кутовою розміткою для контролю. Один оберт ручки переміщає мотор на 1/16 дюйма, або приблизно на 1,6 мм. Ходовий гвинт обладнаний гайкою, що відіграє роль кінцевого упору; вона обертається від руки після ослаблення стопорного гвинта. Кругле вікно діаметром близько 100 мм слугує для заміни фрез і закривається кільцем-проставкою, воно фіксується поворотом на клямках. Штатне з внутрішнім отвором 50 можна замінити іншим.
